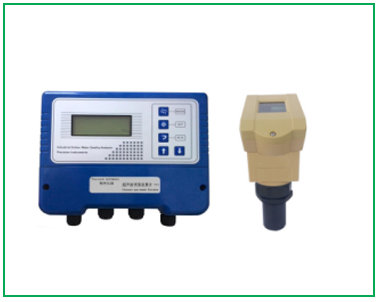

超声波明渠流量计
- 1、可内置多种算法，适合各种标准量水堰；
2、采用进口压电陶瓷材料，声学匹配技术提高发射率；
3、盲区可人工设置，屏蔽探头附近干扰信号；
4、内置温度传感器，实现测量值的实时自动温度补偿；
5、4~20mA变送输出，继电器高、低位报警控制输出，RS485通信输出等各种变量输出，系统智能控制。
- 产品详情
超声波明渠流量计，用于测量明渠内各种流体的流量。具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。采用超声波回波分析原理，当被测介质全部通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。
性能特点
•可内置多种算法，适合各种标准量水堰；
•采用进口压电陶瓷材料，声学匹配技术提高发射率；
•盲区可人工设置，屏蔽探头附近干扰信号；
•内置温度传感器，实现测量值的实时自动温度补偿；
•4~20mA变送输出，继电器高、低位报警控制输出，RS485通信输出等各种变量输出，系统智能控制。
应用领域
适用于水库、河流、水利工程、城市供水、污水处理、
农田灌溉、水政水资源等明渠的进水渠、出水渠流量测量。
安装要求
•使用明渠流量计需保证渠道下游排水畅通；
•流量计上游需建有一缓冲池或者有一定长度的导流渠道，导流渠道的储水容量应尽可能大，用以保证水流平缓；
•为防止下游侧水面影响，堰板下游水位应低于零水位（即堰缺口）150mm。
•堰上游容易堆积固形物，需定期清理；
•流量传感器的安装：把流量传感器插入导流孔，盖上防水帽即可；
•信号传输：流量传感器和流量计主机的距离不得超过200米；
•避免信号线和动力电缆平行铺设；
•信号线的屏蔽层需保证良好接地，信号线请穿套管保护；
•对于含有泡沫的工业废水，需在渠道上加盖，防止泡沫飞溅；
测试性能
液距范围：≤4m
瞬时流量：由配用的量水堰槽的种类、规格确定
累积流量：0-999999999m3
分 辨 率：0.1m³/h
精 度：3%
盲 区：0.3m
显示方式：LCD液晶显示
发射开角：6°～12°
温度补偿：温度自动补偿
信号输出
模拟输出：4～20mA（四线制），最大负载750
开关输出：2组可编程继电器，容量AC230V/5A
数字接口：RS485（ModBus协议）
供 电
交流供电：AC220V10%，50Hz
直流供电：DC24V
物理性能
材 质：变送器为ABS
传感器为ABS
安装方式：支架安装、法兰安装
线缆长度：10米标配（可延长）
环境性能
防护等级：变送器 IP65
传感器 IP67
工作温度：变送器 -20~55℃
传感器 -20~60℃
环境湿度：相对湿度≤85%
性能特点
•可内置多种算法，适合各种标准量水堰；
•采用进口压电陶瓷材料，声学匹配技术提高发射率；
•盲区可人工设置，屏蔽探头附近干扰信号；
•内置温度传感器，实现测量值的实时自动温度补偿；
•4~20mA变送输出，继电器高、低位报警控制输出，RS485通信输出等各种变量输出，系统智能控制。
应用领域
适用于水库、河流、水利工程、城市供水、污水处理、
农田灌溉、水政水资源等明渠的进水渠、出水渠流量测量。
安装要求
•使用明渠流量计需保证渠道下游排水畅通；
•流量计上游需建有一缓冲池或者有一定长度的导流渠道，导流渠道的储水容量应尽可能大，用以保证水流平缓；
•为防止下游侧水面影响，堰板下游水位应低于零水位（即堰缺口）150mm。
•堰上游容易堆积固形物，需定期清理；
•流量传感器的安装：把流量传感器插入导流孔，盖上防水帽即可；
•信号传输：流量传感器和流量计主机的距离不得超过200米；
•避免信号线和动力电缆平行铺设；
•信号线的屏蔽层需保证良好接地，信号线请穿套管保护；
•对于含有泡沫的工业废水，需在渠道上加盖，防止泡沫飞溅；
测试性能
液距范围：≤4m
瞬时流量：由配用的量水堰槽的种类、规格确定
累积流量：0-999999999m3
分 辨 率：0.1m³/h
精 度：3%
盲 区：0.3m
显示方式：LCD液晶显示
发射开角：6°～12°
温度补偿：温度自动补偿
信号输出
模拟输出：4～20mA（四线制），最大负载750
开关输出：2组可编程继电器，容量AC230V/5A
数字接口：RS485（ModBus协议）
供 电
交流供电：AC220V10%，50Hz
直流供电：DC24V
物理性能
材 质：变送器为ABS
传感器为ABS
安装方式：支架安装、法兰安装
线缆长度：10米标配（可延长）
环境性能
防护等级：变送器 IP65
传感器 IP67
工作温度：变送器 -20~55℃
传感器 -20~60℃
环境湿度：相对湿度≤85%
